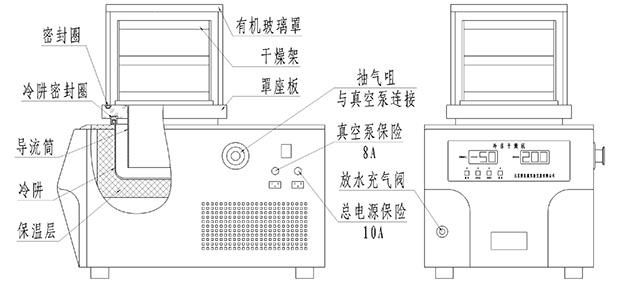

主機示意圖

冷凍干燥之前，先將準備干燥的物品置于低溫冰箱或液氮中，使物品完全冰凍結實，方可進行冷凍干燥。

主機與真空泵之間由真空管連接，連接處采用國際標準卡箍。卡箍內含一只密封橡膠圈，連接前可在橡膠圈上涂抹適量真空脂，再用卡箍卡緊。

主機的右側板上設有真空泵的電源插座，將真空泵的電源線連接好。

檢查一下真空泵，確認已加注真空泵油，不可無油運轉。油面不得低于油鏡的中線，第一次使用前，請詳細閱讀真空泵使用說明書。

主機冷阱上方的“O”型密封橡膠圈應保證清潔，第一次使用時，可薄薄地涂上一層真空脂，有機玻璃罩置于橡膠圈上，輕輕旋轉幾下，有利于密封。

A、開機操作

1、連好總電源線，打開右側黃色總電源開關。此時“冷阱溫度”顯示窗開始顯示冷阱的溫度；

2、按一下“制冷機”開關，制冷機開始運轉，冷阱溫度逐漸降低。為使冷阱且有充分吸附水份的能力，預冷時間應不少于30分鐘；

3、按一下“真空計”開關，此時真空度顯示為 “999”；

4、預冷結束后，將已準備好的待干燥物品置于干燥盤中，再將有機玻璃筒罩上。

5、按下快速充氣閥（位于右前面板）上的不銹鋼按片，聽到咔嚓聲后，將快速充氣閥接嘴拔出來，以自動密封。

6、按下“真空泵”開關，真空泵開始工作，真空度顯示“999”，直到1000Pa以下，方可顯示實際真空度，冷凍干燥進程開始。

注：在真空泵開始工作時，用力下壓有機玻璃罩片刻，有利于密封。

7、多歧管型　首先應將橡膠閥關閉（將閥芯長把向上），待真空度達到20Pa以下時將預凍結束的凍干瓶插入橡膠閥下接口，將塑料閥芯向下旋轉180°。（注意：此時真空顯示會有回升，應在真空度達到20Pa以下時，再裝下一瓶）。

8、T型架型  首先應該將橡膠閥關閉（將閥芯垂直橡膠管），待真空度達到20Pa以下時將預凍結束的凍干瓶插入橡膠閥下接口，將塑料閥芯旋轉90°。（注意：此時真空顯示會有回升，應在真空度達到20Pa以下時，再裝下一瓶）。

B、關機操作

1、將快速充氣閥接嘴，插入快速充氣閥座，同時關“真空泵”電源開關，使空氣緩慢進入冷阱；如需充入惰性氣體，則將惰性氣體的減壓導管連接“充氣口”。

2、關“真空計”、“制冷機”，如長期不用應拔掉電源線。

3、提起有機玻璃罩，將物品取出、保存，冷凍干燥過程結束。

4、冷阱中的冰化成水后， 需將水從快速充氣閥出口排出，操作與充氣類同。

5、清理冷阱內的水份和雜質，妥善保養設備。

真空泵不用時，應蓋上排氣嘴，以防臟物進入。

6、多歧管型，應逐個關閉橡膠閥并取下凍干瓶后再重復關機操作。
