通過改變嘴棒的物理指標可以降低煙氣中焦油、煙堿的釋放量,如使用含有添加劑的復合濾嘴可以選擇性的吸附有害物質。但由于復合濾嘴接到烤煙型卷煙上對吸食口味存在一定影響，目前中國市場醋酸纖維濾嘴卷煙還占據主導地位，為了使濾嘴與卷煙在加工過程中更好地配接，防止濾嘴在抽吸時被壓扁，使煙支具備較好的外觀質量，濾棒必須具有足夠的硬度。因此提高濾棒硬度，提高濾棒質量，穩定煙支外觀質量，使研究影響濾棒硬度的各項因素進行深入的試驗分析。為了在不改變卷煙配方的前提下盡可能多的降低有害物質的釋放量，許多卷煙生產企業紛紛尋求改善卷煙濾棒硬度的生產工藝。一般情況下提高硬度的主要方法有提高增塑劑率、增加絲束殘留卷曲率。提高增塑劑添加量,這樣不僅造成了增塑劑消耗過大,而且難免會出現大量膠孔增加絲束殘留卷曲率不是由濾嘴生產企業所決定的。那么有沒有其他方法可以提高硬度又使得卷煙具有高品質？有什么辦法可以監測到卷煙濾棒在形成過程中的硬度到底是怎么變化的？


質構儀（物性測試儀）或者煙草物性測定儀能根據國家標準《GB/T 22838.6-2009 卷煙和濾棒物理性能的測定 第6部分：硬度》推薦測試方法，配置質構儀專用探頭，通過質構儀設定0.55±0.05mm/s的測試速度，質構儀施壓負荷為2.94±0.01N測定卷煙以及濾棒的壓陷量，通過質構儀自帶數據統計計算，可測定卷煙以及濾棒的硬度值。質構儀為香煙濾棒硬度、香煙包裝、運輸等過程提供客觀數據參考。




質構儀隨著下壓時間的延長，質構儀探頭的位移持續增大，這表明卷煙的體積在縮小。根據質構儀測試表中所示，樣品受質構儀探頭壓后通過質構儀對其高度的測定，卷煙壓縮前的平均高度為7.652mm，壓縮后的平均高度為5.948mm。

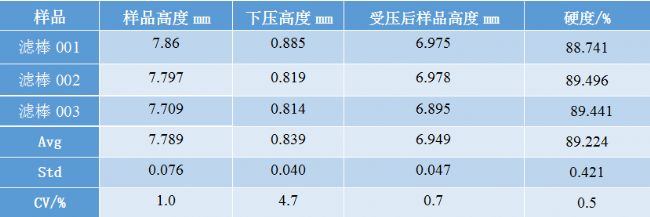

通過質構儀以及配置的質構儀探頭裝置進行質構儀恒壓保持測試測得卷煙的硬度為77.731%，濾棒的硬度為89.224%。質構儀實驗過程中通過質構儀軟件可以方便實時看出壓力變化趨勢以及卷煙、濾棒形態變化趨勢。同時質構儀下壓時間以及力量大小可根據需求進行調節。


質構儀實驗數據穩定，卷煙及濾棒的質構曲線重合率高，平行數據變異系數較小，說明質構儀實驗結果穩定。因此可以通過質構儀iSENSO TA.new plus對煙草領域卷煙、濾棒進行測定，可為煙草加工工藝優化等提供客觀數據指導。
