為了穩定液滴圖像，Inkjet Droplet Watcher一般采取2種方法：高速相機捕捉和Sweep頻閃觀測。相對而言，Sweep頻閃觀測，更加經濟且對電腦要求低，非常適合液滴觀測。

在點樣過程中，液滴狀態是極其重要的，對打印結果影響很大。

為此為了穩定液滴圖像，Inkjet Droplet Watcher一般采取2種方法：高速相機捕捉和Sweep頻閃觀測。相比來說，Sweep頻閃觀測，更加經濟且對電腦要求低，非常適合液滴觀測。其缺點在于，捕捉的不是單顆液滴，而是多顆液滴在不同時間的相對位置。

本文將介紹Sweep頻閃觀測：借助示波器分析噴頭電信號和頻閃燈信號的關系。

為了獲得穩定的液滴圖像，我們需要借助 CCD 相機鏡頭及頻閃燈對液滴進行拍攝。而在此過程中頻閃燈的作用尤為重要。

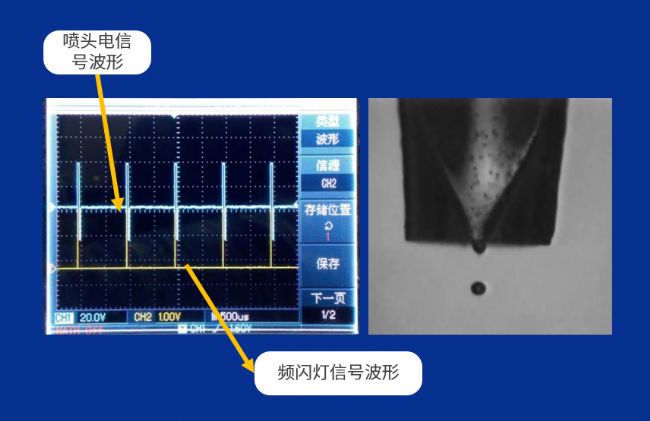

借助示波器分析噴頭電信號和頻閃燈信號的關系，如下圖所示，由于噴射頻率與頻閃頻率相同，所以每個噴頭電信號波形都會對應一個頻閃電信號波形。一個噴頭電信號波形驅動一次噴射，一個頻閃電信號波形驅動一次閃爍，當噴射與頻閃的時間相位都是確定的時候，也就是某一個周期內，噴射和閃爍發生的時間先后關系是確定的，當液滴是在連續穩定產生的情況下，我們可以拍攝到靜止在空間某個位置的液滴的影像，獲得液滴運動的軌跡，來分析液滴狀態，比如：其大小，速度，穩定度等。
